JSADSXX评估板

  JSADS79XX评估板简介

JSADS79XX评估板兼容JSADS7950、JSADS7954、JSADS7958等芯片测试，支持TTSOP-30&TTSOP-38封装。支持16CH ADC模拟通道，ADC电压可调，SPI接口用于连接Master设备，支持的芯片列表如下表所示：

JSADS79XX评估板如下图所示：

Note:实物图为JSADS7951芯片测试，没有焊接OP运放

       JSADS79XX Test Board共有16 CH模拟输入通道，预留OP运放设计，使用OP运放可用跳帽进行设置。根据芯片型号选择模拟通道，SMA接口作为输入。通道布局如下图所示：

评估板采用Power Tree供电方式，使用12V DC接口为测试板供电，电源结构如下图所：

使用12V DC适配器上电，DC-DC转换为8V供电给LDO，分别输出+VCC、VCC_D、REFP供电给ADC使其工作。用可调电阻改变LDO输出电压测试ADC供电范围，输出电压均有磁珠隔离，通过焊接磁珠来选择ADC供电电压。如想使用固定的ADC参考电压，可将REFP+的LDO供电磁珠不焊接，ADC基准参考焊接专门的电压基准芯片的磁珠，测试板设定的ADC稳定参考电压在2.5V。

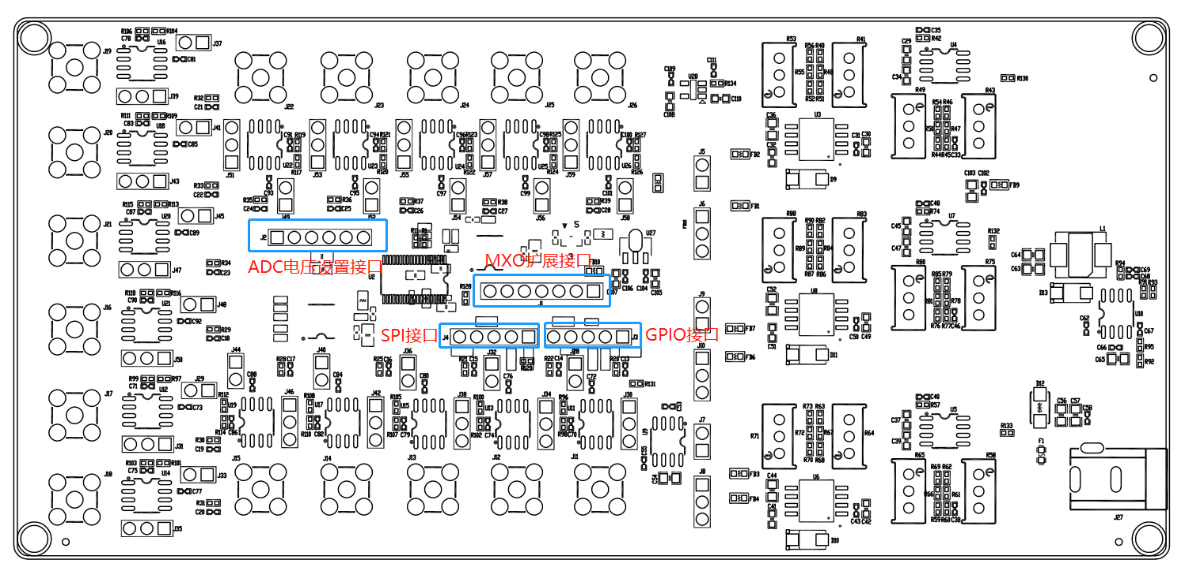

JSADS79XX评估板的SPI接口、MXO扩展接口、GPIO接口、ADC电压接口如下图所示：
